Vybíráme servopohon
Servopohony pro uzavírací a směšovací klapky: průvodce výběrem
Od klientů často dostáváme dotazy ohledně servopohonů pro uzavírací nebo směšovací klapky v systémech větrání s rekuperací rodinných domů.
S klienty nejčastěji řešíme:
- uzavření / regulaci průtoku vzduchu v nevyužívané části domu
- uzavření větve sání a výfuku, v případě vypnutí jednotky (např. způsobené výpadkem napájení)
- uzavření / otevření odvádějící teplo (např. z místnosti s krbem)
V tomto článku bych se rád zaměřil na typy námi prodávaných servopohonů a na to, který servopohon je vhodný použít v jakém případě. Na našem eshopu najdete výhradně servopohony od firmy Lufberg . V další části článku se podíváme na to, jak se zorientovat v názvech servopohonů Lufberg.
Servopohon v systémech větrání s rekuperací tepla
Servopohon instalovaný k tělu vzduchotechnické klapky slouží k automatickému ovládání klapky. To znamená, že servopohon přestavuje klapku do požadované polohy, která je určena řídícím systémem, čidlem nebo jiným spouštěčem.
Hlavní funkce servopohonu vzduchotechnické klapky v rezidenční sektor je tedy regulace a automatizace průtoku vzduchu do dané větve. Servopohon umožňuje plynule regulovat průtok vzduchu v potrubí. To je důležité pro udržení požadované teploty, vlhkosti a kvality vzduchu v daném prostoru. Speciálním typem klapky jsou klapky požární, kterým se v tomto článku věnovat nebudeme, protože jejich výskyt je v rodinných domech velmi ojedinělý.
Typy servopohonů pro vzduchotechniku
Orientace v názvech servopohonů může být zpočátku oříšek. Ale nebojte se, s trochou znalostí se v nich brzy budete pohybovat jako ryba ve vodě. Pojďme si na příkladu jednoho servopohonu ukázat, co jednotlivá písmena a čísla znamenají.

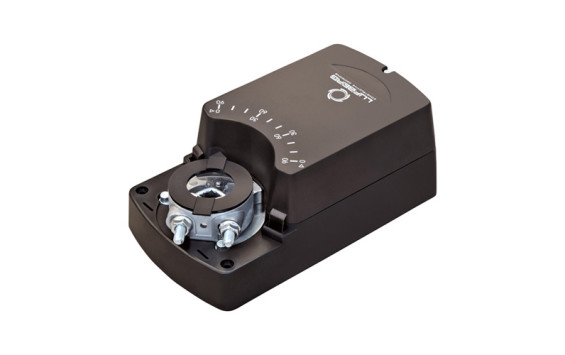

DA08N24PIS
DA - Označuje typ servopohonu. V tomto případě označuje to, že servopohon je pro vzduchové klapky a vodní ventily.
08 - Udává kroutící moment. V tomto případě 8 Nm.
N - Udává to, jestli je servopohon vybaven zpětnou pružinou. V tomto případě je bez zpětné pružiny. Zpětná pružina zajišťuje pohyb klapky i v případě výpadku proudu.
24 - Udává napájecí napětí. V tomto případě 24V AC/DC. Důležitý parametr vzhledem k typu řízení.
PI - Udává možnost ovládání serva. V tomto případě je servo spojité a využívá napěťového i proudového signálu.
S - Udává vybavenost vestavěnými spínači. V tomto případě je vybaveno pomocným spínačem.
Který servopohon mám použít pro svoji klapku?
V rozvodech pro větrání s rekuperací tepla v rodinných domech se nejčastěji setkáte s použitím servopohonů na uzavíracích nebo směšovacích klapkách. Průměry vzduchotechnického potrubí používaných v rodinných domech a bytech se nejčastěji pohybují do průměru 200 mm a průtoky do 500 m3/h. Pro tyto parametry stačí klapka s kroutícím momentem 2 Nm.
V případě, že je klapka vybavena zpětnou pružinou, už je nutné zvolit klapku s kroutícím momentem minimálně 3 Nm.
Zpětnou pružinu využijete hlavně u elektronicky ovládaných klapek pro sání a výfuk tedy na potrubí mezi rekuperační jednotkou a exteriérem). Zpětná pružina zajistí, že v případě výpadku proudu se klapka samovolně zavře a oddělí interiér od exteriéru.
Napájecí napětí je v podstatě čistě na vás a vaší volbě podle toho zde vám vyhovuje více 230 nebo 24V případně dle pozice servophonu s ohledem na IP krytí apod. Pokud servopohon chcete ovládat pomocí rekuperační jednotky, lze jej často napájet i přímo z jednotky. V tomto případě se nejčastěji setkáte s napájením servopohonu 24 V ( např. jednotky Atrea Duplex)
Vestavěné spínače mohou pomoci s indikací polohy servopohonu. Využitelné jsou hlavně při integraci do nadřazených systémů.
Průvodce výběrem pro různé aplikace
Uzavírací klapky sání a výfuku:
- Vhodné ovládání: 2/3 bodové
- Zpětná pružina: Vhodná
- Příklad servopohonu: DA03S24
Článek o tomto tématu: https://www.luftuj.cz/clanky/sani-a-vyfuk-rekuperace/
Směšovací zónové klapky:
- Vhodné ovládání: 2/3 bodové (pro rozdělení denní a noční zóny)
- Zpětná pružina: Není nutná
- Příklad servopohonu: DA02N24
Zónování jednotlivých místností (nadřazený systém):
- Vhodné ovládání: Plynulé 0-10V
- Příklad servopohonu: DA02N24P
Odtah z místnosti s vyšší teplotou např. od krbu (trojcestná směšovací klapka):
- Vhodné ovládání: Plynulé 0-10V
- Příklad servopohonu: DA02N24P
Článek o tomto tématu : https://www.luftuj.cz/clanky/vyuziti-tepla-od-krbu-pomoci-rekuperacni-jednotky/
Další tipy:
- Konzultujte s odborníkem: V případě složitějších aplikací se neváhejte obrátit na odborníka, který vám pomůže s výběrem vhodného servopohonu a ovládání. Naši technici jsou připraveni Vám poradit na telefonu i e-mailem. Zajistíme základní návrh řešení a v případě složitějších instalací také autorizovaný projekt.
- Přečtěte si manuál: Před instalací a použitím servopohonu si vždy přečtěte manuál výrobce. Prostudujte schéma zapojení.
- Zkontrolujte kompatibilitu: Ujistěte se, že servopohon je kompatibilní s vaším řídicím systémem.
Pokud ve výběru vhodného servopohonu stále tápete, rádi vám pomůžeme.
Kontaktovat nás můžete na emailu info@luftuj.cz.
Publikováno dne 11.03.2024
Autor článku: Vojtěch Helekal - Luftuj s.r.o.
Korektura: Ing. Pavla Skalická - Luftuj s.r.o.
