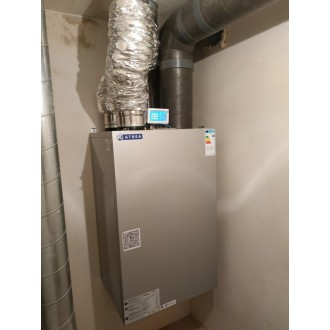

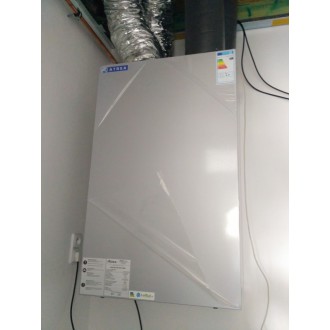

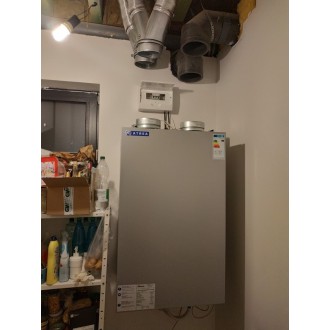

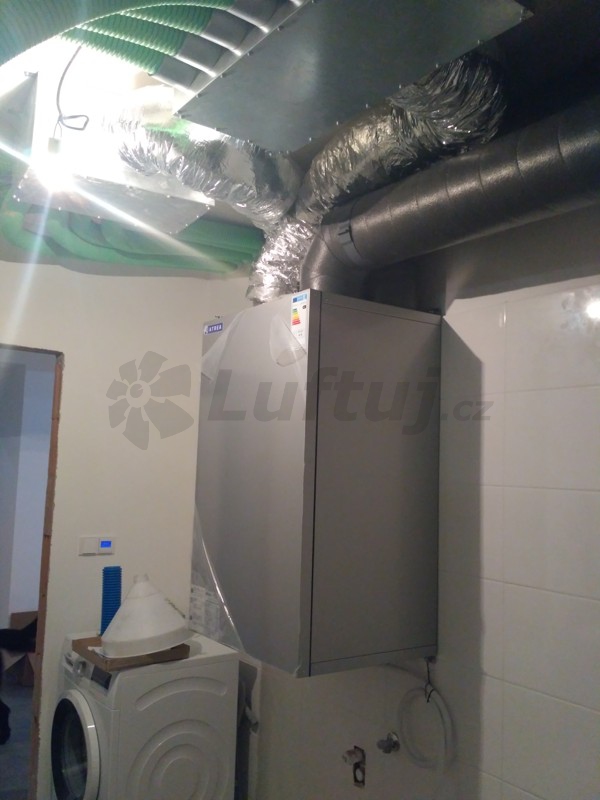

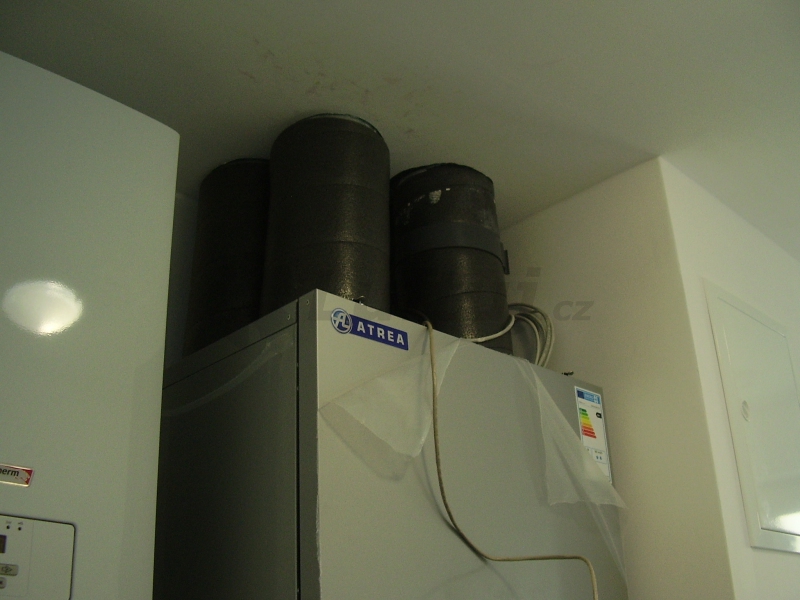

DUPLEX 380 ECV5.RD5.CF nástěnná rekuperační jednotka Atrea

SVT133

Novou řadu jednotek Duplex PRO, PRO-V výrobce Atrea možné zakoupit zde: DUPLEX PRO, PRO-V

Jednotky s označením CF (funkce konstantní průtok) jsou vhodné především pro pasivní domy.
Tento typ regulace zajistí i přes různou tlakovou ztrátu rozvodů stejné průtokové množství a tím rovnotlak v domě (přívod=odvod). Nedochází tak k poškození těsnících pásek a izolací, ke kterému může docházet pokud je v domě přetlak nebo podtlak.

Stéjné vybavení jako verze ECV5.RD5. Navíc doplněn modul pro řízení výkonů každého ventilátoru na konstantní průtok - množství odváděného vzduchu je rovné s množstvím vzduchu přiváděného ve všech provozních režimech.

Tradiční, osvědčený výrobek od spolehlivého českého dodavatelem ATREA s.r.o., který vyrábí rekuperační jednotky od roku 1990.
Jednotky Duplex 5. generace patří díky širokým možnostem ovládání, možnosti integrovaného dohřevu a předehřevu, přijatelné ceně a velmi dobré kvalitě mezi nejvíce oblíbené jednotky mezi našimi zákazníky.

Jednotky Duplex pro rezidenční sektor se vyrábí v těchto variantách:
Pozice jednotky:
Podstropní: EC5
Nástěnné: ECV5

Jednotku lze na zimu doplnit o entalpický výměník, zabraňující vysoušení domácnosti, zakoupit lze zde: entalpický výměník

Ovládání/regulace:
CP základní modul regulace
nabízí výběr mezi ovladači CPA (dotykový displej, týdenní režim atd.) a CPB (kolečkový ovladač, kterým nastavíte pouze hodnotu větrání)

RD5 pokročilý systém digitální regulace
při objednání jednotky s RD5 regulací máte na výběr řízení pomocí:
A) webserveru (jednotka je napojena na internet) - k nastavení jednotky Vám pak stačí chytrý mobil, PC, tablet apod.
B) regulátor CP TOUCH, který umožňuje většinu funkcí jako webové rozhraní, s tím že nastavení na webserveru je nadřazené
C) regulátor CP 10 RT- jedná se o základní regulaci, kdy jedním kolečkem ovládáte výkon jednotky (průtok) a druhým teplotu přiváděného vzduchu (dohřev), dále jsou zde diody signalizující poruchy atd.

Zařízení lze regulovat všemi výše uvedenými způsoby, ale nejčastější variantou je samotné A), případně A)+B) nebo A)+C).

Mimo to jednotka umožňuje připojení externích vstupů - čidla CO2, RH, Booost tlačítka (zrychlený výkon s časovým doběhem atd.)

Více o možnostech řízení a regulace v článku od výrobce jednotek ke stažení zde: Regulace jednotek

Předehřev/dohřev
Jednotku lze dovybavit integroravaným dohřevem nebo předehřevem-nutno - vybírá se podle typu regulace.
Jednotky s regulací RD5 dokáží ovládat i externí vodní dohřev (TPO EC THV)

OBJEDNÁNÍ JEDNOTKY

Při výběru jednotky vždy používáme projekční software společnosti ATREA. Pro výběr jednotky je pak nutné znát především průtok vzduchu + tlakové ztráty rozvodů. Exportem ze softwaru jsou pak kompletní informace o jednotce, schéma elektrického zapojení a kabeláže (jističe, ovladač, boost tlačítka, čidla, ovládání klapek atd.), stavební příprava (servisní prostor) apod.

VAŠE DOTAZY A OBJEDNÁVKY ZASÍLEJTE PROSÍM NA: INFO@LUFTUJ.CZ

Jednotky s regulací RD5 může spouštět pouze odborně proškolená servisní organizace. Tuto službu nabízíme.

Integrovaný předehřev je dodáván samostatně, nutno doinstalovat.

VÍCE O JEDNOTCE:

Hlavní přednosti nové generace jsou:

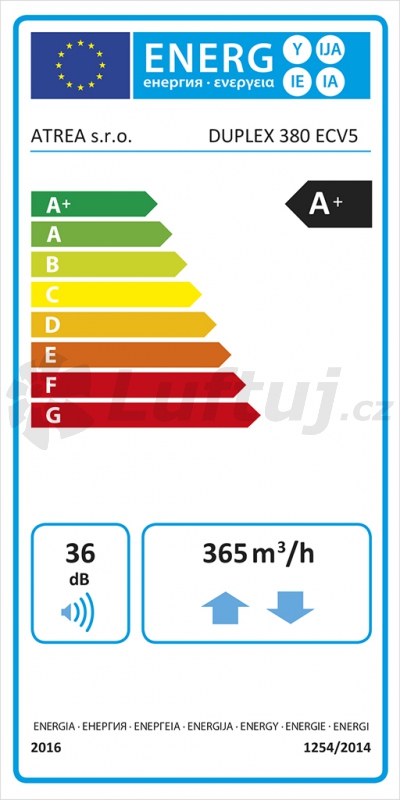

- Nejvyšší energetická účinnost zařízení A+

- Jedny z nejlepších akustických parametrů do okolí, pro zařízení dostupné na evropském trhu

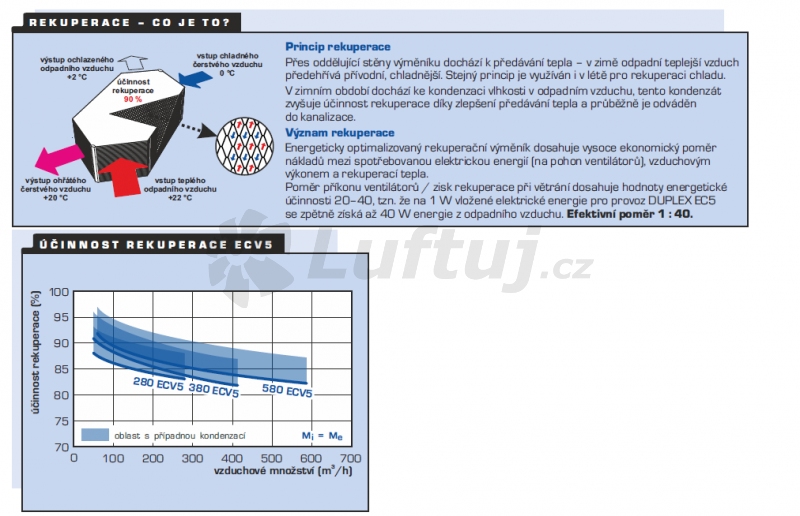

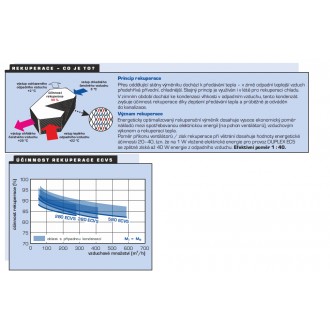

- Až 95 % účinnost rekuperace

- Kompaktní rozměry

- Plně uzavíratelný, automatický by-pass vč. servopohonu

- Špičkové a úsporné EC ventilátory

- Jednoduchá instalace a zapojení

- Funkce konstantního průtoku (provedení CF)

- Dvě varianty regulací základní CP a rozšířená RD5 (provedení CF pouze pro verzi CF)

- Integrovaný webserver – dostupný s digitální regulací RD5

- Možnost osazení integrovaným předehřívačem a dohřívačem

- Široká škála příslušenství

Základní popis

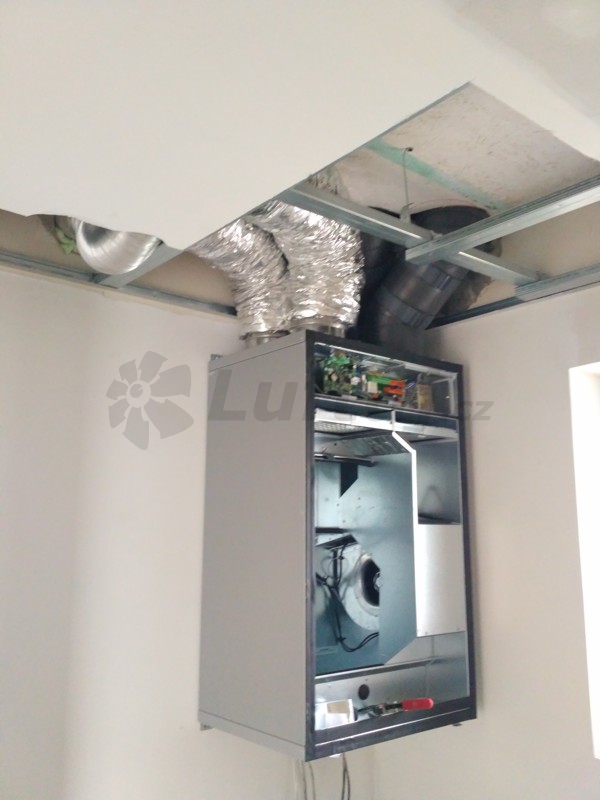

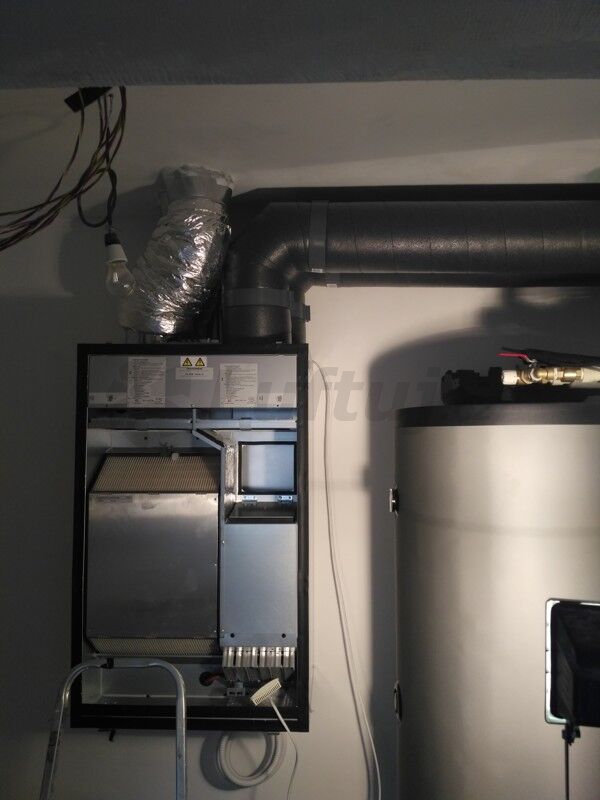

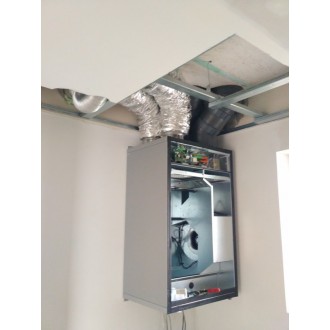

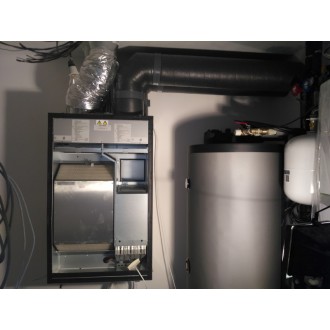

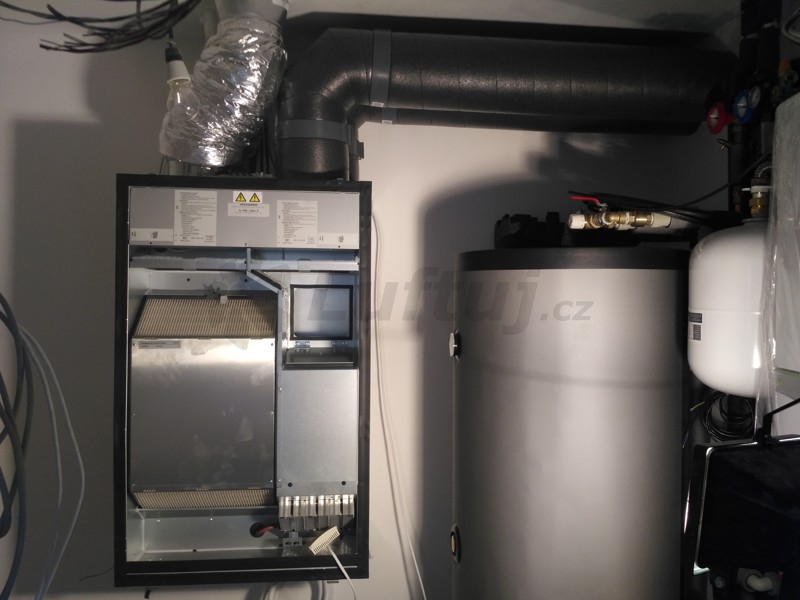

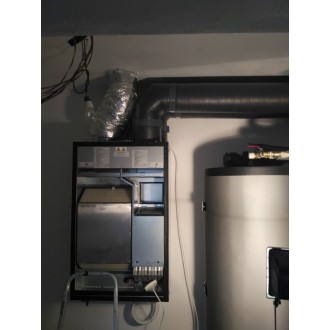

Ve skříni jednotky, která je v provedení s minerální izolací tl. 30 mm (U = 0,81 Wm-2K-1) s potlačením tepelných mostů, třídou reakce na oheň A2/A1, je vestavěn vířivý protiproudý rekuperační výměník z plastu (účinnost až 95 %), dva ventilátory typu volného oběžného kola s elektronickým EC řízením a možností doplnění regulace na řízení konstantního průtoku vzduchu, filtry G4 přívodního i odpadního vzduchu před vstupem do rekuperačního výměníku, automaticky řízená klapka by-passu, regulační modul a připojovací svorkovnice. Vývody kondenzátu ve dveřích jsou u podstropních jednotek EC5 připraveny pro obě provozní orientace jednotky. Připojovací hrdla jsou kruhová pro připojení pružných nebo pevných potrubí s potlačením tepelných mostů. Přístup do jednotky plně otvíratelnými dveřmi s panty přes zajišťovací západky.

Dvě varianty regulací základní CP a rozšířená RD5

Volba integrované regulace:

Regulace CP. Základní regulační modul, který zajišťuje řízení uživatelský komfortní přístup s minimální pořizovacími náklady:

- Výběr ze dvou ovladačů: CPA (dotykový) nebo CPB (mechanický)
- Týdenní program
- Režim „party“ – požadavek na vyšší výkon větrání
- Režim „dovolená“ – automatická deaktivace a aktivace chodu podle nastaveného data
- Upozornění na nutnost výměny filtru
- Možnost řízení provozu na konstantní vstupní signál – např. řízení na konstantní tlak
- Ovládání ohřívače, předehřívače (pouze elektrický)
- Automatické řízení by-passu na fixní teplotu

 Regulace RD5. Hlavní vestavný regulační modul pro celou modelovou řadu, který nabízí širokou možnost uživatelských přístupů:

- Ovladače – je možné kombinovat dotykové a mechanické ovladače
- Automatický řízený by-pass – ovládání dle požadované teploty
- Vestavné ohřívače – elektrický předehřev a ohřev vzduchu s PTC články vestavěný do jednotky
- Kombinované ohřívače – možnost teplovodního, elektrického ohřevu v kombinaci se zemními výměníky
- Funkce externích vstupů – spíná větrání dle požadavků.¨
- Uživatelská nastavení – integrované týdenní programy větrání, ohřevu a chlazení, okamžitá možnost přechodu na ruční režim pro větší pohodlí uživatele.
- Zónování – možnost rozdělení objektu na zóny a definovat jejich provoz.
- CO2 čidla, čidla relativní vlhkosti a čidla kvality vzduchu – možnost nastavení automatického řízení průtoku vzduchu na základě údajů z čidel.
- Integrovaný web server – Dálková aktualizace programu se zachováním uživatelských nastavení, zobrazení chybových hlášení, včetně jejich historie, intuitivní a uživatelsky přátelské prostředí se zobrazením všech základních i servisních parametrů
- Konstantní průtok – možnost osadit čidla pro regulaci na konstantní průtok (varianta CF)
- Konstantní tlak – možnost osadit čidla pro regulaci na konstantní tlak.
- Modbus TCP – univerzální a otevřená komunikace s nadřazeným systémem BMS – ideální pro velké budovy a inteligentní domy, převodníky pro BACnet a KNX.
